前言：隨著現代生產工藝的飛速發展，我國城市化進程的推動，中小城市數量不斷增多，由此帶來的水污染問題日益嚴重，因此污水處理廠的建設已成為當務之急。近幾年，中小型污水廠（特別是小型污水處理廠）的建設日益增多，如何做好小型污水處理廠使其向著高度自動化和無人職守的方向發展已成為許多專家和工程技術人員特別關注的問題。Zigbee是一種新興的短距離無線通信技術，具有低功耗、低成本、近距離、短延時等特點，海為PLC產品穩定，性能優越，已漸漸成為許多污水處理廠家的選擇。本文以海為PLC為控制器，使用海為新研發的無線Zigbee模塊H01ZB、PC端PC2ZB模塊、網關，介紹海為PLC在小型污水處理廠上的應用。
關鍵字：Haiwell(海為)國產PLC H01ZB模塊 PC2ZB模塊 污水處理
一、污水處理工藝

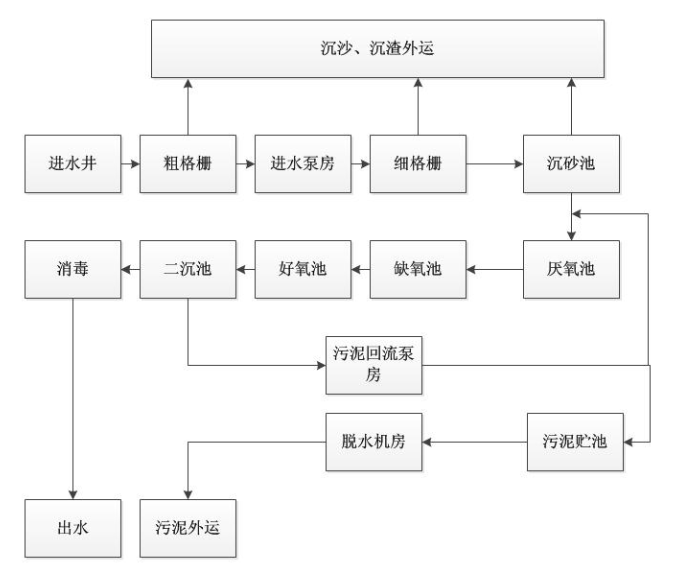

污水處理工藝流程圖
一級處理：污水由進水井通過粗格柵初步排除大塊雜質物體，然后在提升泵房中將污水提升到一定高度，以滿足污水處理流程的總體勢能要求。接著污水進入細柵格功能塊中，過濾掉較小的懸浮、漂浮物，經過前面的物理處理后到達沉砂池中。
二級處理：進一步處理難降解的有機物、氮和磷等能夠導致水體富營養化的可溶性無機物等，此處采用常用的A2/O法。A2/O法具有運行費用低、除磷脫氮效果好等優點，是在傳統活性污泥法的基礎上發展起來的一種污水處理工藝，其中A2，即A-A，前一個A代表Anaerobic（厭氧的），后一個A代表Anoxic（缺氧的）；O代表（好氧的）。A2/O是一種缺氧—厭氧—過氧的污水處理工藝。
三級處理：由二沉池、消毒設備和污泥濃縮、脫水設備等組成。消毒設備主要針對含病毒細菌的污水需要紫外線或者加氯消毒，對這些污水進行針對性的處理使其達到排放標準。污泥濃縮設備是對進二級處理后的污水進行物理沉淀，將污泥和清水分離；污泥脫水設備其主要功能是對活性污泥進行脫水處理，主要包括離心式脫水機，完成脫水處理后的污泥直接外運填埋。
二、組網示意圖
1．污水處理組網示意圖

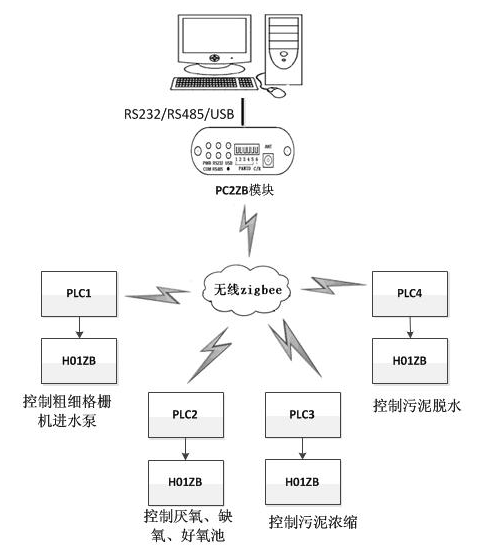

組網示意圖
2.系統主要硬件配置
2.1、海為PLC
海為PLC主機自帶2 個通訊口，可擴展至5 個通訊口，每個通訊口都可以進行編程和聯網，都可作為主站或從站。支持1：N、N：1、N：N 聯網方式，支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（如變頻器、儀表、條碼閱讀器等）聯網。
2.2、H01ZB模塊
HO1ZB模塊是一款用于支持PLC主機間無線通信的擴展模塊。擴展了該模塊的主機可使用MODR/MODW指令來實現無線方式的讀寫通信。一臺主機最多可擴展3個通訊接口(所用擴展模塊型號可為H01ZB或者S01RS等通訊擴展模塊)。
2.3、PC2ZB模塊
PC2ZB是一款用于PC端的無線通信的擴展模塊。通過該模塊，HaiwellHappy等上位機與擴展了H01ZB的PLC主機間能夠以無線的方式進行聯機及讀寫等操作。模塊使用便捷，無需用戶配置zigbee參數，通過模塊自帶的DIP撥碼開關（設置PANID、協調器或者路由器身份）即可組建多個獨立通信網絡。
三、系統優點
1、海為PLC編程軟件全仿真，模擬量無須通過編程進行碼值與工程量之間的轉換。減少了程序編寫和現場調試時間，方便了技術人員的調試工作，提高了工作效益。
2、有線組網相比，使用zigbee無線協議組網的建設和維護成本極大地降低了。用戶組建好一個通訊網絡之后，需要增加新的設備時，無需新增通訊線路，只需將新增設備加入到已組建好的無線網絡就可以實現系統的擴充，有更好的擴展性。
3、整個系統的自動化程度高，系統結構和運行狀態良好，處理后污水達到環保要求可直接排放，后續維護成本低，能夠為污水處理廠創造更廣闊的利潤空間。
